Tutorial Detaliat: Primul Tău Proiect Arduino - Blink

Componente Necesare

• 1x Placă Arduino (modelul Uno este cel mai comun pentru începători)
• 1x LED (Diodă Emițătoare de Lumină) - orice culoare
• 1x Rezistor de 220Ω (Ohm) - culori: Roșu, Roșu, Maro, Auriu
• 1x Breadboard (Placă de test prototip)
• 2x Fire de legătură (Jumper wires Male-to-Male)
• 1x Cablu USB (pentru conectarea Arduino la calculator)

Cum Funcționează? Teoria Esențială

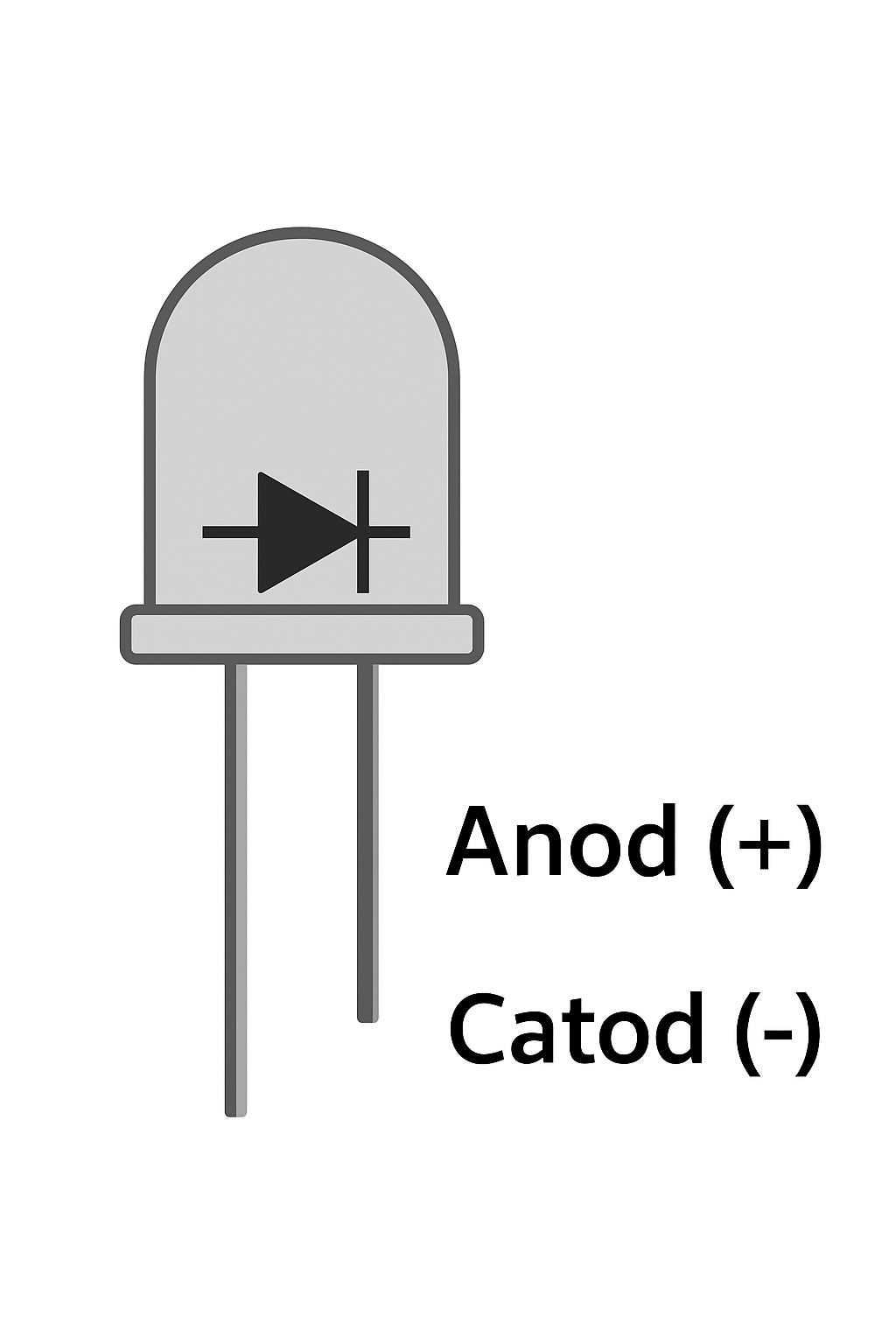

LED (Light Emitting Diode): Este o componentă care transformă curentul electric în lumină. Important: LED-ul permite curentului să treacă doar într-o singură direcție. Are două picioare: cel lung, numit Anod (+), trebuie conectat la tensiunea pozitivă (pinul Arduino), iar cel scurt, numit Catod (-), trebuie conectat la masă (GND).

Rezistorul: Rolul său aici este să **limiteze** cantitatea de curent care ajunge la LED. Pinii Arduino oferă mai mult curent decât poate suporta un LED standard. Fără rezistor, LED-ul s-ar arde aproape instantaneu. Valoarea de 220Ω este sigură și comună pentru LED-uri standard alimentate la 5V.

Breadboard-ul: Este o placă de prototipare reutilizabilă. Găurile din interior sunt conectate electric pe rânduri sau coloane, permițându-ne să creăm circuite rapid, fără lipituri.

Asamblarea Circuitului

Urmează cu atenție pașii de mai jos. Vom conecta LED-ul la pinul 13, care are și un LED încorporat pe placă, permițându-ne să vedem codul funcționând chiar dacă greșim circuitul extern.

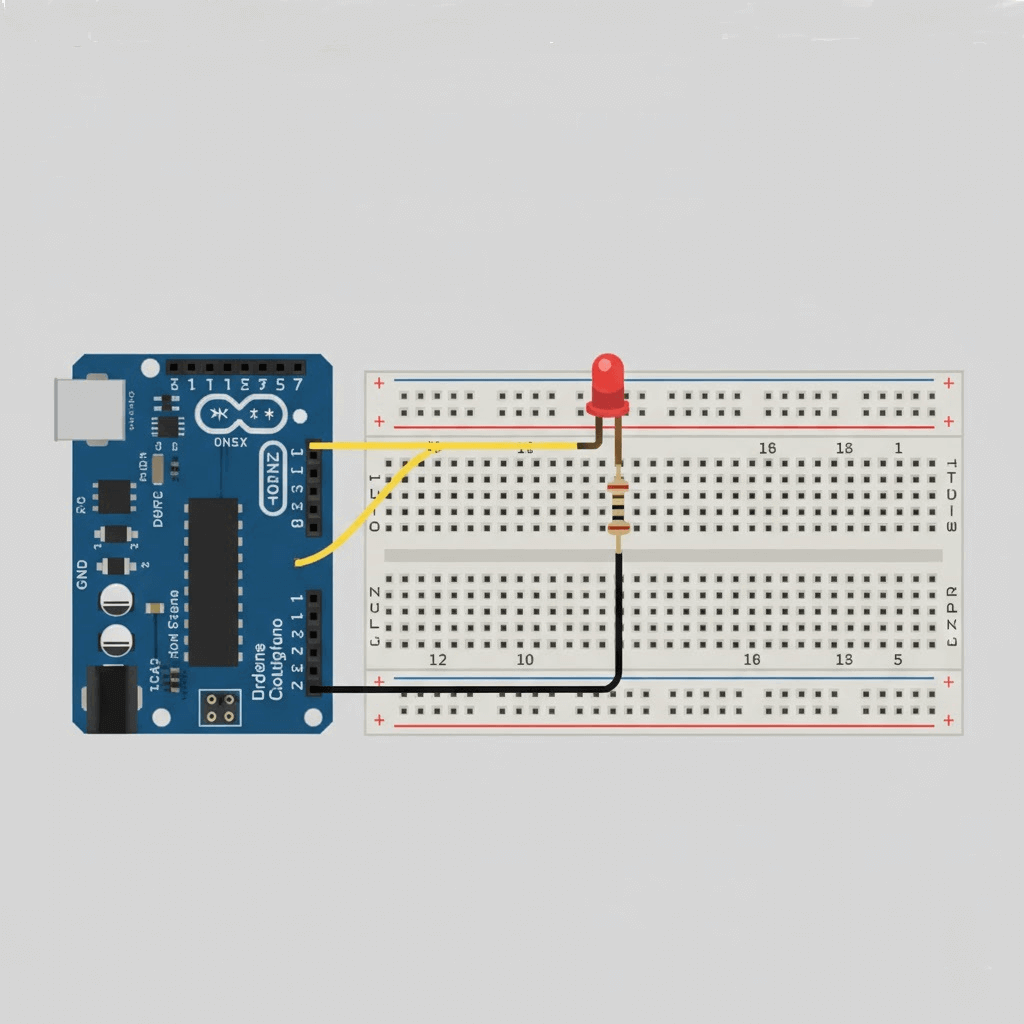

Schema Fritzing (Breadboard):

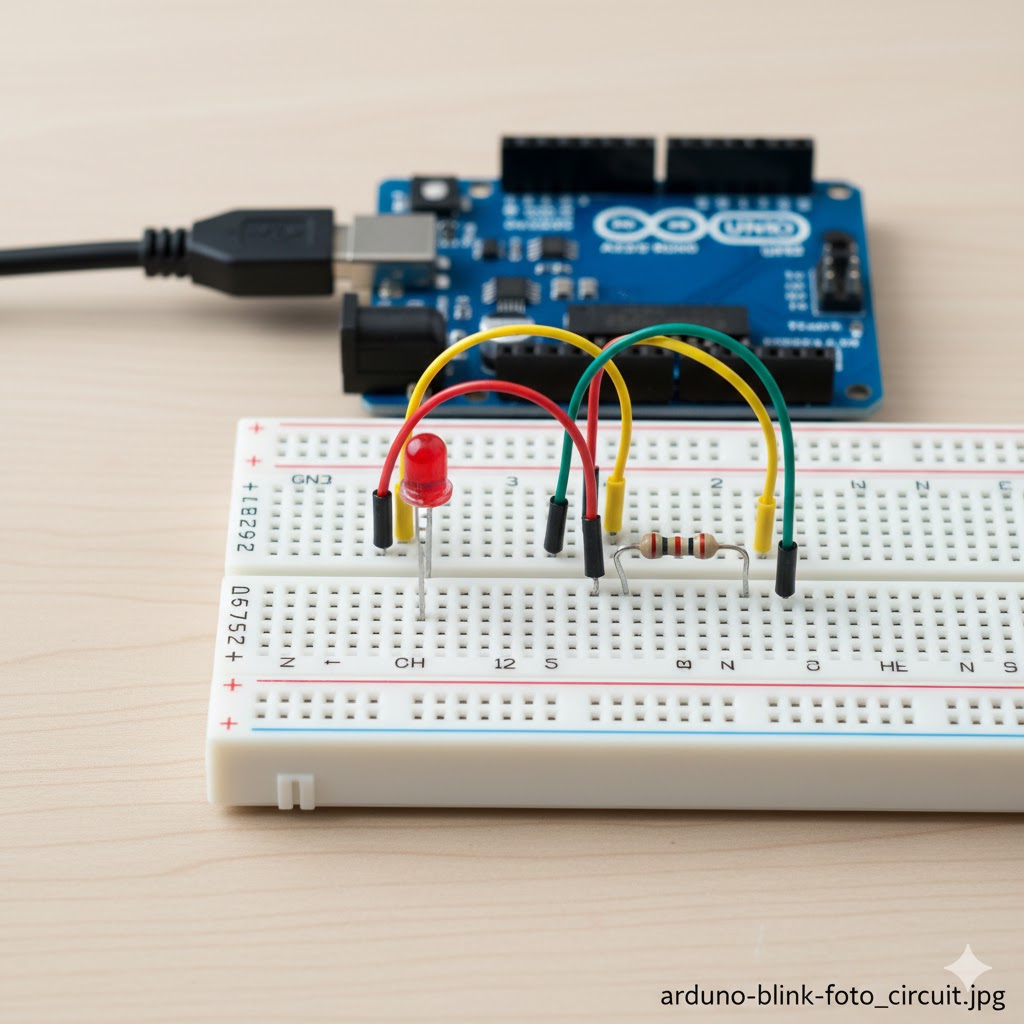

Fotografie Circuit Real:

1. Conectează un fir de la pinul GND (Ground/Masă) al plăcii Arduino la o linie albastră (-) de pe breadboard.
2. Înfige piciorul scurt (Catod, -) al LED-ului în aceeași linie albastră.
3. Înfige piciorul lung (Anod, +) al LED-ului într-o altă gaură de pe breadboard.
4. Conectează un picior al rezistorului de 220Ω în aceeași coloană cu Anodul (+) LED-ului.
5. Conectează celălalt picior al rezistorului la pinul digital 13 al plăcii Arduino.

Codul Sursă Explicat

Deschide programul Arduino IDE, copiază codul de mai jos (folosind butonul "Copiază Codul" pentru a fi sigur că ai totul corect), conectează placa și apasă pe "Upload".

// --- Declarații Globale ---
// Aici definim variabilele pe care le vom folosi în program.
int ledPin = 13; // Pinul 13 este conectat la LED-ul nostru

// --- Funcția setup() ---
// Această funcție rulează O SINGURĂ DATĂ, la pornirea plăcii.
void setup() {
  // Configurăm pinul 'ledPin' (pinul 13) ca fiind un pin de IEȘIRE (OUTPUT).
  pinMode(ledPin, OUTPUT);
}

// --- Funcția loop() ---
// Această funcție rulează LA INFINIT, în buclă, cât timp placa este alimentată.
void loop() {
  // Aprinde LED-ul trimițând un semnal HIGH (5V)
  digitalWrite(ledPin, HIGH);

  // Așteaptă 1 secundă (1000 milisecunde)
  delay(1000);

  // Stinge LED-ul trimițând un semnal LOW (0V)
  digitalWrite(ledPin, LOW);

  // Așteaptă 1 secundă
  delay(1000);

  // Bucla se reia
}

Demonstrație Video

Urmărește acest scurt clip video pentru a vedea proiectul finalizat în acțiune și pentru a te asigura că ai conectat totul corect.

Depanare (Troubleshooting)

Nu a funcționat? Nu intra în panică! Iată cele mai comune probleme:

• LED-ul nu se aprinde deloc:
  • Verifică polaritatea LED-ului: Este cea mai frecventă greșeală. Încearcă să întorci LED-ul invers. Piciorul lung (Anod) trebuie să fie spre pinul 13, iar cel scurt (Catod) spre GND.
  • Verifică conexiunile: Asigură-te că firul de la GND-ul plăcii ajunge la piciorul scurt al LED-ului și firul de la pinul 13 ajunge la piciorul lung (prin rezistor).
  • Verifică upload-ul: În Arduino IDE, asigură-te că ai selectat placa (Tools > Board > Arduino Uno) și portul corect (Tools > Port).
• LED-ul rămâne mereu aprins:
  • Verifică din nou codul. Ai inclus ambele comenzi `digitalWrite(ledPin, LOW);` și `delay(1000);` în interiorul funcției `loop()`?

Provocări și Pași Următori

Acum că ai înțeles bazele, experimentează! Încearcă să faci aceste modificări în cod:

• Modifică valoarea din `delay(1000);` la `delay(200);`. Ce se întâmplă?
• Fă LED-ul să clipească în ritmul unui semnal SOS (... --- ...): trei clipiri scurte, trei lungi, trei scurte.
• Adaugă un al doilea LED (cu propriul său rezistor!) la pinul 12 și modifică codul pentru a le face să clipească alternativ (unul se aprinde, celălalt se stinge).
