Arduino

Ce este un Arduino?

Arduino este o platformă open-source de prototipare electronică bazată pe hardware și software ușor de utilizat. Este perfect pentru începători, pasionați și profesioniști care doresc să creeze proiecte interactive și dispozitive electronice.

Componentele unei plăci Arduino (Exemplu: Arduino Uno)

• Microcontroler (ATmega328P)
• Pini digitali (Digital I/O)
• Pini analogici (Analog Input)
• Pini de alimentare (Power Pins)
• Port USB
• Buton Reset
• Cristal Oscilator
• LED-uri

Instalarea Mediului de Dezvoltare Arduino (IDE)

1. Descarcă Arduino IDE de pe https://www.arduino.cc/en/software
2. Instalează Arduino IDE.
3. Conectează placa Arduino la computer.
4. Selectează placa Arduino în `Tools > Board`.
5. Selectează portul serial în `Tools > Port`.

Primul Sketch Arduino: Intermitentul LED-ului (Tutorial Detaliat)

Acest exemplu simplu te va ghida prin aprinderea și stingerea unui LED pe placa ta Arduino. Este un excelent punct de pornire pentru a te familiariza cu programarea Arduino.

Ce ai nevoie:

• Placă Arduino Uno
• Cablu USB
• (Opțional) Un LED extern, o rezistență (220Ω - 470Ω), breadboard și fire de legătură

Conectarea:

Poți folosi LED-ul încorporat pe placa Arduino, care este conectat la pinul 13. Alternativ, poți conecta un LED extern la pinul 13, cu o rezistență de 220Ω - 470Ω pentru a limita curentul.

Schema electrică (Pentru LED extern - opțional):

Conectează LED-ul extern la pinul 13, cu rezistența pe ramura negativă (GND).

Cod Arduino:

                Copy Code



/*
  Blink
  Turns on an LED on for one second, then off for one second, repeatedly.
*/

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}




Instrucțiuni:

1. Deschide Arduino IDE.
2. Copiază codul de mai sus în Arduino IDE.
3. Conectează placa Arduino la computer.
4. În Arduino IDE, selectează placa Arduino corectă în `Tools > Board > Arduino Uno`.
5. Selectează portul serial corect în `Tools > Port`.
6. Apasă butonul "Upload" pentru a încărca codul pe placa Arduino.

Ce ar trebui să se întâmple:

LED-ul de pe placa Arduino (sau LED-ul extern, dacă ai conectat unul) ar trebui să înceapă să lumineze intermitent la fiecare secundă.

Depanare:

• Dacă LED-ul nu luminează, verifică conexiunile și asigură-te că ai selectat placa și portul serial corecte.
• Verifică dacă ai instalat driverele pentru placa Arduino.

Controlul unui LED cu un Buton (Tutorial Detaliat)

Acest proiect te învață cum să controlezi un LED cu ajutorul unui buton. Apăsarea butonului va aprinde LED-ul, iar eliberarea lui îl va stinge.

Componente necesare:

• Placă Arduino Uno
• LED
• Rezistență (220Ω - 470Ω)
• Buton
• Rezistență pull-down (10kΩ)
• Breadboard
• Fire de legătură

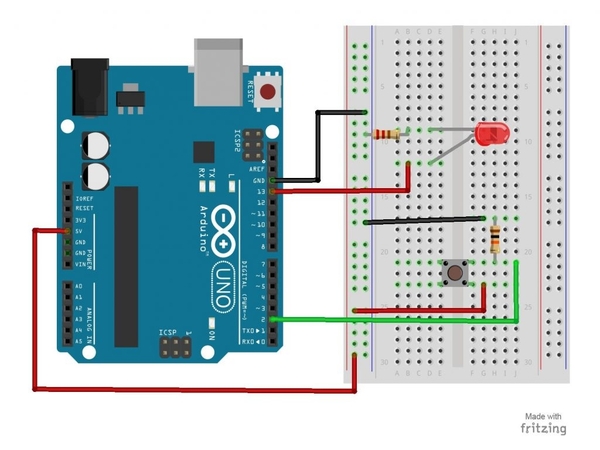

Schema electrică:

Conectează butonul la pinul digital 2 cu o rezistență pull-down de 10kΩ. Conectează LED-ul la pinul digital 13 cu o rezistență de 220Ω - 470Ω.

Cod Arduino:

                Copy Code



const int buttonPin = 2;    // Pinul la care este conectat butonul
const int ledPin = 13;       // Pinul la care este conectat LED-ul

void setup() {
  pinMode(buttonPin, INPUT_PULLUP); // Configurează pinul butonului ca intrare cu rezistență pull-up internă
  pinMode(ledPin, OUTPUT);      // Configurează pinul LED-ului ca ieșire
}

void loop() {
  // Citește starea butonului
  int buttonState = digitalRead(buttonPin);

  // Dacă butonul este apăsat (LOW), aprinde LED-ul
  if (buttonState == LOW) {
    digitalWrite(ledPin, HIGH);
  } else {
    digitalWrite(ledPin, LOW);
  }
}




Instrucțiuni:

1. Deschide Arduino IDE.
2. Copiază codul de mai sus în Arduino IDE.
3. Conectează componentele conform schemei electrice.
4. Selectează placa Arduino corectă în `Tools > Board > Arduino Uno`.
5. Selectează portul serial corect în `Tools > Port`.
6. Apasă butonul "Upload" pentru a încărca codul pe placa Arduino.

Ce ar trebui să se întâmple:

Când apeși butonul, LED-ul se va aprinde. Când eliberezi butonul, LED-ul se va stinge.

Depanare:

• Dacă LED-ul nu se aprinde, verifică conexiunile și asigură-te că ai selectat pinii corecți în cod.
• Verifică dacă rezistența pull-down este conectată corect la buton.

Proiecte Simple pentru Începători (Idei)

• Controlul unui LED cu un potențiometru
• Citirea unui senzor de temperatură

Resurse Utile

• Site-ul oficial Arduino: https://www.arduino.cc/
• Arduino Reference: https://www.arduino.cc/reference/en/
